10/100Base-TX Quad Port Modules TRC1164NL

Release Time:2020-06-05 16:25:31 Traffic:6055
  • 10/100Base-TX Quad Port Modules TRC1164NL

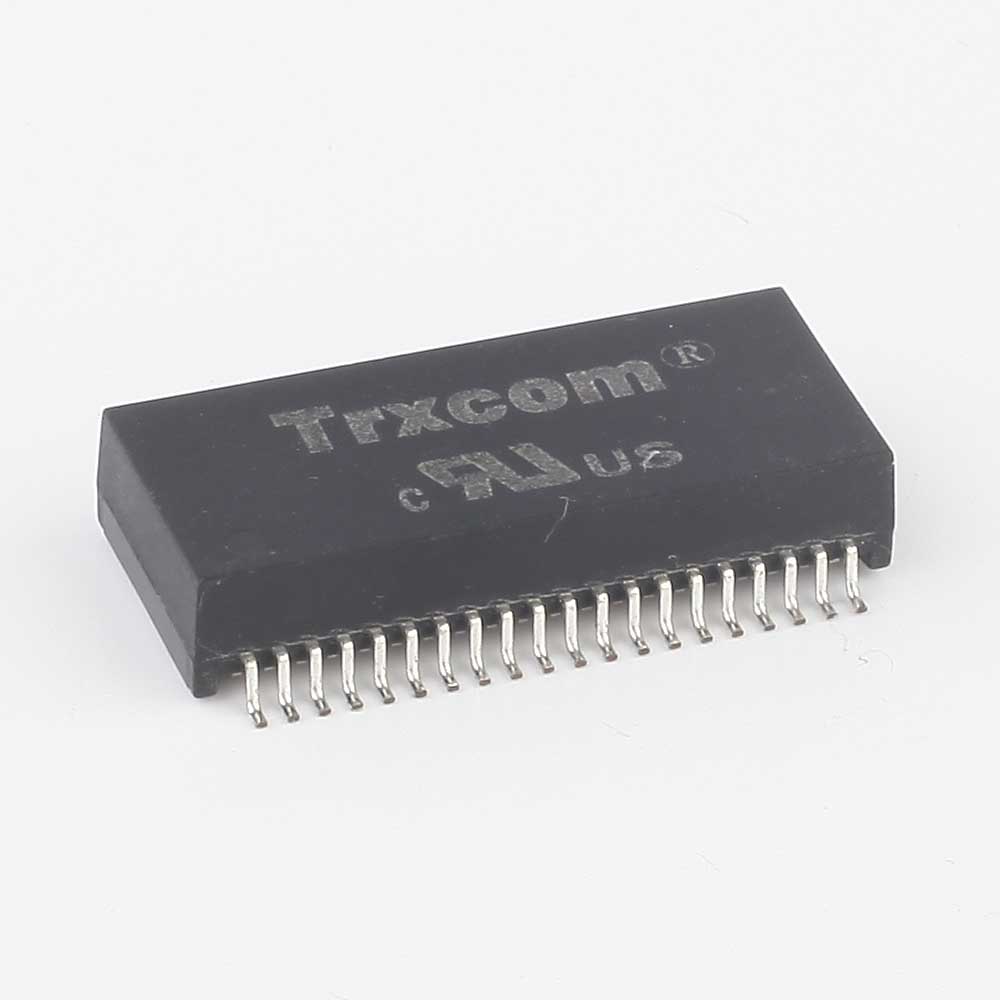

TRXCOM 10/100Base-TX Quad Port Transformer Modules

Trxcom part  number:              TRC1164NL

Speed:                                      10/100Base-T

Number of ports:                     Quad ports

Application:                              Lan ethernet

Operation temperature:           0 to 70℃

Meets:                                      IEEE802.3 specification

Maximum reflow temperature:      250℃, 5 Sec

Sample:                                           Free sample available


Electrical Specification @25

1. Turn Ratio(±3%): TX=1CT: 1CT    RX= 1CT:1CT

2. Inductance OCL: 350uH MIN @ 100KHz  0.1V 8mA  DC Bias

3. Insertion Loss:  -1.1dB MAX  @ 1-100MHz

4. Reture Loss:

    -16dB MIN @ 1-30MHz

    -12dB MIN @ 30-60MHz

    -10dB MIN @60-100MHz

5. Cross talk:

    -40dB MIN @1-30MHz

    -35dB MIN @ 30-60MHz

    -30dB MIN @ 60-100MHz

6. Common Mode Rejection:

    -30dB MIN @ 1-50MHz

    -20dB MIN @ 50-150MHz

7. Hipot Test: 1500Vrms


Specification Datasheet:

please email trxcom@trxcom.com for spec
