Current Location:Home-Product-10/100/1000M Single RJ45 with Magnetic

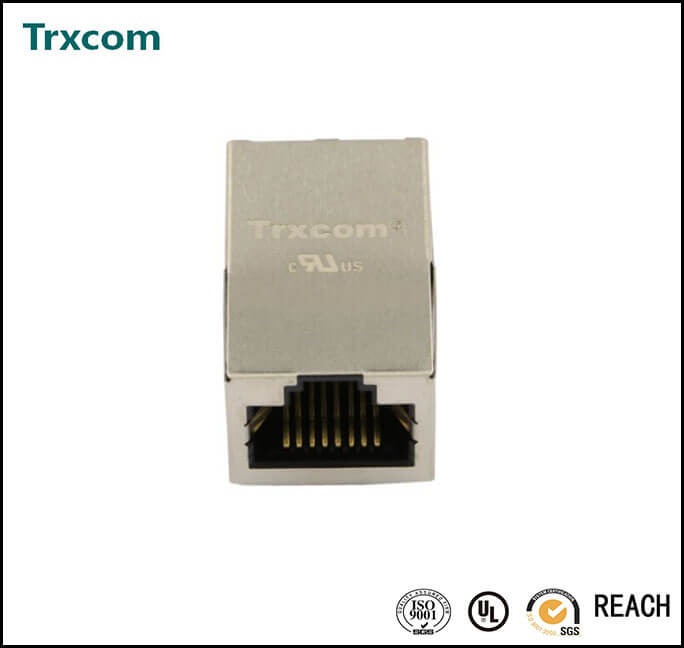

10/100M Tab Up 25.40MM Length RJ45 TRJ1011DNL

Release Time:2020-06-06 11:03:06 Traffic:2637
  • 10/100M Tab Up 25.40MM Length RJ45 TRJ1011DNL

Trxcom Single Port 10/100M Tab Up 25.40MM Length No Led RJ45 Jack, RoHs compliant

Trxcom part number:                TRJ1011DNL

Speed:                                       10/100 BASE-T
Number of Ports:                      1X1 Single
Application - LAN:                    Ethernet (without PoE)
Latch:                                        Tab Up
Mechanical:                               without EMI finger

LED:                                           withour Led

Pin Type:                                   THT Soldering
Operating Temperature:           0℃ TO 70℃

Sample:                                     Free sample available for testing

Certificates:                               ISO9001:2015, RoHs, Reach, UL


NOTES:

1. Designed to support application such as SOHO (ADSL modems), LAN-on-

    Motherboard(LOM),hub and Switches.

2. Meets IEEE 802.3 specification

3. Connector Materials:

Housing: Thermoplastic PBT+30%G.F UL94-0

Contact: Phosphor Bonze C5210R-EH  Thickness= 0.35mm

Pins: Brass C2680R-H  Thickness= 0.35mm

Shield: SUS 201-1/2H  Thickness=0.2mm

Contact plating: Gold 6 micro-inches min In contact area

4. Wave solder tip temperature: 265 Max, 5 Sec Max

5. UL Cerfitication: File Number E321120



Electrical Specification @25

1. Turn Ratio(±3%)TX=1CT:1CT   RX=1CT:1CT

2. Primary Inductance: 350Uh Min @100KHz,  0.1Vrms, 8Ma DC Bias

3. Insertion Loss:  1-100MHz: -1.0dB Max

4. Return Loss( Db Min):

     1-30MHz: -18

     30-60MHz: -15

      60-100MHz: -12

5. Crosstalk( Db Min):

     -40dB MIN @ 30MHz

  -35dB MIN @ 60MHz

  -30dB MIN @ 100MHz

6. Common Mode Rejection Ratio:

      1-100MHz: -30Db Min

7. Hipot Test: 1500Vrms

8. Operating Temperature: 0to 70℃


Packing Information:

Packaging unit: 50pcs/tray

Packaging material: PVC

Outer carton unit: 1200pcs/ 24 tray/ box

Net weight: 8kg

Gross weight: 10kg


Datasheet Specification:

please email trxcom@trxcom.com for spec
