10G Lan Transformer

Release Time:2020-06-04 17:44:01 Traffic:2530
  • 10G Lan Transformer

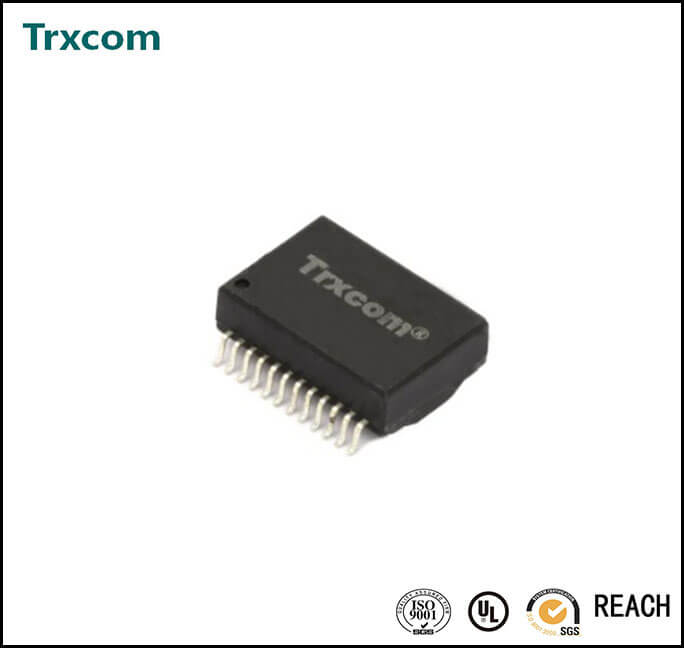

Trxcom 10G Base-T Magnetic Modules TRC7019NL, RoHs compliant

Trxcom part number:                                TRC7019NL

Pulse cross part number:                          H7229FNL

Speed:                                                      10Gigabit Base-T

Application:                                              Lan Ethernet

Number of ports:                                     1x1 single port

Pin number:                                              24Pins

Package:                                                   SMT

Temperature:                                            0 to +70℃

Sample:                                                    Free sample available for your testing


Notes:

1. Designed to support 10G Base-T transceivers

2. Compliant with IEEE802.3 standard

3. Qualified with top 10G PHY manfacturers

4. RoHs peak reflow teamperature rating 250℃

5. Low profile package for PCI Express

6. Fine-tuned magnetics to specific PHY vendors

7. UL Certifictaion: File Number E321120


Electrical Specification @25℃

1. Turn Ratio: 1CT : 1CT ±3%

2. Inductance(OCL): 200uH Min @100KHz, 100mV

3. Insertion Loss:

100KHz: -3.0dB Max

1-500MHz:-1.0dB Max (-0.6dB TYP)

4. Return Loss ( Z OUT=100 OHM ±1%):

1MHz: -22dB Min

2-100MHz: -25dB Min

100-200MHz: -25+3 *(f-100/100)dB Min

200-400MHz: -22+11 *(f-200/200)dB Min

400-500MHz: -11+3*( f-400/400)dB Min

5. Crosstalk:

1-100MHz: -40dB Min

100-500MHz: -30dB Min

6. Common Mode Rejection Ratio:

1-100MHz: -35dB Min

100-300MHz: 30dB Min

360-500MHz: -25dB Min

7. Common to Differential Mode Rejection:

1-250MHz: -30dB Min

250-500MHz: -22dB Min

8. Hipot: 1500Vrms MIN

9. Operating Temperature: 0 to +70℃


Datasheet Specification:

Please email trxcom@trxcom.com for spec
