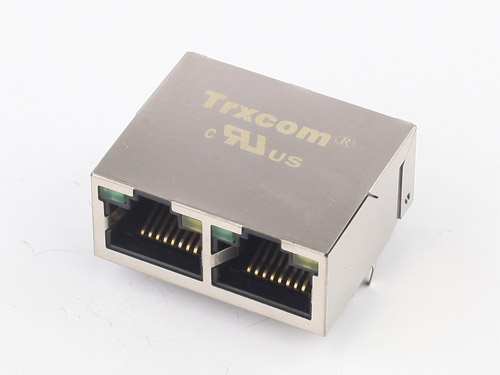

10/100M 1X2 Ports Tab Up RJ45 Sockets TRJ21011BBNL

Release Time:2020-04-25 11:37:06 Traffic:1422
  • 10/100M 1X2 Ports Tab Up RJ45 Sockets TRJ21011BBNL

1X2 Ports 25.4mm RJ45 10/100Base-T, Tab Up, With Led, RoHS

Trxcom part number:                           TRJ21011BBNL

Speed:                                                  10/100Base-TX

Number of Ports:                                 1X2 Double Ports

Application:                                          Lan Etherent with Non-PoE

Latch:                                                   Tab Up

Mechanical:                                          With EMI-Finger

Led:                                                      Left (Green), Right (Yellow)

Pin Type:                                             THT Soldering

Operation Temperature:                     0 to 70℃


NOTES:

1. Meets IEEE 802.3 specification

2. Connector Materials:

Housing: Thermoplastic UL94-0

Contact/ Shield: Copper alloy

Shield Plating: Nickel

Contact plating: Gold 6 micro-inches min In contact area

3. Wave solder tip temperature: 265 Max, 5 Sec Max

4. UL Cerfitication: File Number E321120



Electrical Specification @25

1. Turn Ratio(±3%)TX=1CT:1CT   RX=1CT:1CT

2. Inductance OCL: 350Uh Min @100KHz,  0.1Vrms, 8Ma DC Bias

3. DCR: 1.2Ω MAX

4. Insertion Loss: -1.0dB MAX @ 1-100MHz

5. Return Loss( Db Min):

   1-30MHz: -18dB MIN

   30-60MHz: -15dB MIN

   60-100MHz: -12dB MIN

6. Crosstalk:

    -40dB MIN @30MHz

    -35dB MIN @60MHz

    -30dB MIN @100MHz

7. Common Mode Rejection Ratio:

    1-100MHz: -30Db Min

8. Hipot Test: 1500Vrms

9. Operating Temperature: 0to 70



Packing Information:

Packaging unit: 50pcs/tray

Packaging material: PVC

Outer carton unit: 1200pcs/ 24 tray/ box

Net weight: 8kg

Gross weight: 10kg
