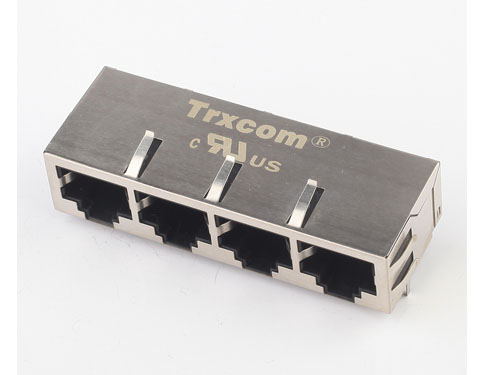

1X4 Multiple Ports 10/100M Tab Down RJ45 TRJ46204CNL

Release Time:2020-04-25 12:12:19 Traffic:1352
  • 1X4 Multiple Ports 10/100M Tab Down RJ45 TRJ46204CNL

1x4 Multiple Ports, 21.3MM, 10/100m Tab Down RJ45 Magnetic, RoHs, UL

Trxcom part number:                 TRJ26204CNL

Speed:                                        10/100Base-TX

Number of Ports:                       1x4 Multiple Ports

Latch:                                          Tab Down

Application:                                Lan Ethernet without PoE

Mechanical:                                With EMI-Finger

Led:                                             Without Led

Pin Type:                                     THT Soldering

Operation Temperature:             0 to 70℃

Certificates:                                 UL, Reach, RoHs, ISO9001: 2015


NOTES:

1. Meets IEEE 802.3 specification

2. Connector Materials:

Housing: Thermoplastic UL94-0

Contact/ Shield: Copper alloy

Shield plating: Nickel

Contact plating: Gold 6 micro-inches min In contact area

3. Wave solder tip temperature: 265 Max, 5 Sec Max

4.UL Cerfitication: File Number E321120



Electrical Specification @25

1. Turn Ratio(±3%)TX=1CT:1CT   RX=1CT:1CT

2. Inductance OCL: 350uH MIN @100KHz,  0.1Vrms, 8Ma DC Bias

3. DCR: 1.2Ω MAX

4. Insertion Loss: -1.0dB MAX @1-100MHz

5. Return Loss( dB Min):

   1-30MHz: -18

   30-60MHz: -15

   60-100MHz: -12

6. Crosstalk( dB Min):

   -40dB MIN @ 30MHz

   -35dB MIN @ 60MHz

   -30dB MIN @ 100MHz

7. Common Mode Rejection Ratio:

   15-100MHz: -30dB Min

8. Hipot Test: 1500Vrms

9. Operating Temperature: 0to 70℃



Packing Information:

Packaging unit: 20pcs/tray

Packaging material: PVC

Outer carton unit: 400pcs/ 20 tray/ box

Net weight: 7kg

Gross weight: 9kg
